[Android] 適應多尺寸手機方案的解決方式

基本概念

屏幕尺寸

• 含义：手机对角线的物理尺寸
• 单位：英寸（inch），1英寸=2.54cm Android手机常见的尺寸有5寸、5.5寸、6寸等等

屏幕分辨率

• 含义：手机在横向、纵向上的像素点数总和

1. 一般描述成屏幕的”宽x高”=AxB
2. 含义：屏幕在横向方向（宽度）上有A个像素点，在纵向方向 （高）有B个像素点
3. 例子：1080x1920，即宽度方向上有1080个像素点，在高度方向上有1920个像素点

• 单位：px（pixel），1px=1像素点 UI设计师的设计图会以px作为统一的计量单位
• Android手机常见的分辨率：320x480、480x800、720x1280、1080x1920



屏幕像素密度

• 含义：每英寸的像素点数
• 单位：dpi（dots per ich）
•

  屏幕尺寸、分辨率、像素密度三者关系

  一部手机的分辨率是宽x高，屏幕大小是以寸为单位，那么三者的关系是：




•



  密度无关像素

• 含义：density-independent pixel，叫dp或dip，与终端上的实际物理像素点无关。
• 单位：dp，可以保证在不同屏幕像素密度的设备上显示相同的效果
  1. Android开发时用dp而不是px单位设置图片大小，是Android特有的单位
  2. 场景：假如同样都是画一条长度是屏幕一半的线，如果使用px作为计量单位，那么在480x800分辨率手机上设置应为240px；在320x480的手机上应设置为160px，二者设置就不同了；如果使用dp为单位，在这两种分辨率下，160dp都显示为屏幕一半的长度。

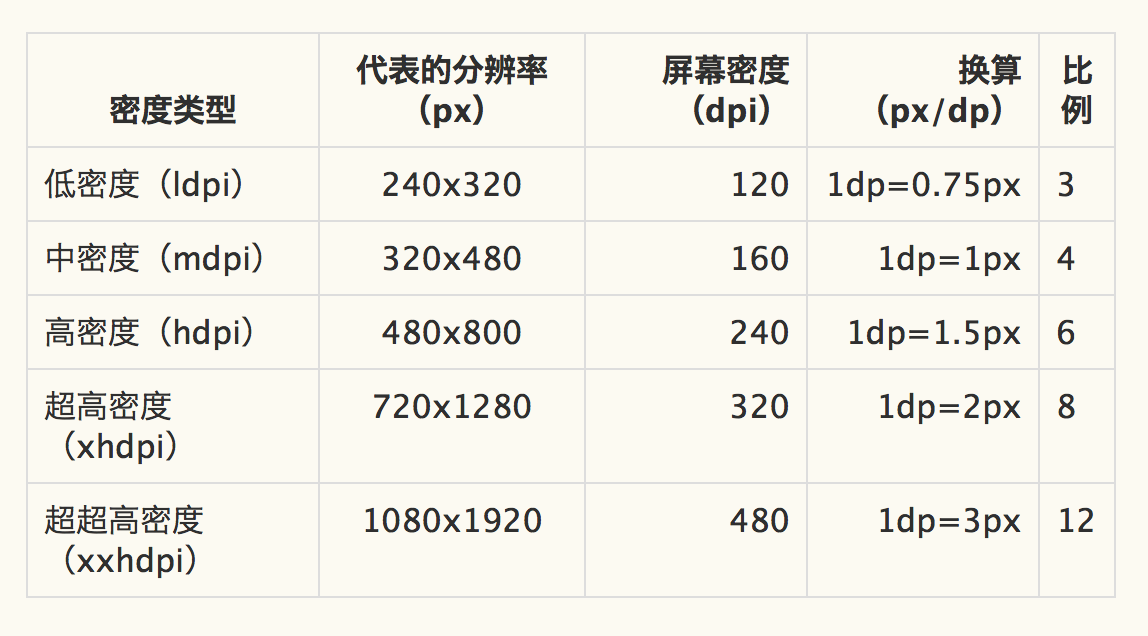

• dp与px的转换 因为ui设计师给你的设计图是以px为单位的，Android开发则是使用dp作为单位的，那么我们需要进行转换：
•

  独立比例像素

  • 含义：scale-independent pixel，叫sp或sip
  • 单位：sp
  1. Android开发时用此单位设置文字大小，可根据字体大小首选项进行缩放
  2. 推荐使用12sp、14sp、18sp、22sp作为字体设置的大小，不推荐使用奇数和小数，容易造成精度的丢失问题；小于12sp的字体会太小导致用户看不清

  请把上面的概念记住，因为下面讲解都会用到！

更好地方案解决“图片资源”适配问题

上述方案是常见的一种方案，这固然是一种解决办法，但缺点在于：

• 每套分辨率出一套图，为美工或者设计增加了许多工作量
• 对Android工程文件的apk包变的很大

那么，有没有一种方法：

• 保证屏幕密度适配
• 可以最小占用设计资源
• 使得apk包不变大（只使用一套分辨率的图片资源）

下面我们就来介绍这个方法： - 只需选择唯一一套分辨率规格的图片资源

方法介绍

1. 先来理解下Android 加载资源过程 Android SDK会根据屏幕密度自动选择对应的资源文件进行渲染加载（自动渲染）

比如说，SDK检测到你手机的分辨率是320x480（dpi=160），会优先到drawable-mdpi文件夹下找对应的图片资源；但假设你只在xhpdi文件夹下有对应的图片资源文件（mdpi文件夹是空的），那么SDK会去xhpdi文件夹找到相应的图片资源文件，然后将原有大像素的图片自动缩放成小像素的图片，于是大像素的图片照样可以在小像素分辨率的手机上正常显示。

所以理论上来说只需要提供一种分辨率规格的图片资源就可以了。 那么应该提供哪种分辨率规格呢？

如果只提供ldpi规格的图片，对于大分辨率（xdpi、xxdpi）的手机如果把图片放大就会不清晰

所以需要提供一套你需要支持的最大dpi分辨率规格的图片资源，这样即使用户的手机分辨率很小，这样图片缩小依然很清晰。那么这一套最大dpi分辨率规格应该是哪种呢？是现在市面手机分辨率最大可达到1080X1920的分辨率（dpi=xxdpi=480）吗？

2. xhdpi应该是首选

原因如下：

• xhdpi分辨率以内的手机需求量最旺盛 目前市面上最普遍的高端机的分辨率还多集中在720X1080范围内（xhdpi），所以目前来看xhpdi规格的图片资源成为了首选
• 节省设计资源&工作量 在现在的App开发中（iOS和Android版本），有些设计师为了保持App不同版本的体验交互一致，可能会以iPhone手机为基础进行设计，包括后期的切图之类的。 设计师们一般都会用最新的iPhone6和iPhone5s（5s和5的尺寸以及分辨率都一样）来做原型设计，所有参数请看下图

iPhone主流的屏幕dpi约等于320, 刚好属于xhdpi，所以选择xhdpi作为唯一一套dpi图片资源，可以让设计师不用专门为Android端切图，直接把iPhone的那一套切好的图片资源放入drawable-xhdpi文件夹里就好，这样大大减少的设计师的工作量！

额外小tips

• ImageView的ScaleType属性 设置不同的ScaleType会得到不同的显示效果，一般情况下，设置为centerCrop能获得较好的适配效果。
• 动态设置 使用场景：有些情况下，我们需要动态的设置控件大小或者是位置，比如说popwindow的显示位置和偏移量等
• public class ScreenSizeUtil { public static int getScreenWidth(Activity activity) { return activity.getWindowManager().getDefaultDisplay().getWidth(); } public static int getScreenHeight(Activity activity) { return activity.getWindowManager().getDefaultDisplay().getHeight(); } }
•


一、使用layout_weight属性方法

目前最为推荐的Android多屏幕自适应解决方案

(1) 传统使用方法 ：将layout_width和layout_height设置为fill_parent，通过 layout_weight属性控制控件的显示比例，当layout_weight越小，控件显示比例就越大。但是，如果布局中控件较多且显示比例不相同时，传统使用layout_weight属性的方法将比较麻烦

(2) 0px设值法：即使layout_width="0dp" 或layout_height="0dp"，再结合layout_weight属性正比例控制控件的显示，该方法有效解决了当前Android开发中碎片化问题之一。

二、自定义尺寸法

所谓自定义尺寸法，即为每一种屏幕界面定义一套界面尺寸大小。

三、多布局

所谓多布局，即为不同尺寸屏幕设计单独的布局文件。为了提供自适应不同屏幕的资源，我们可以为不同屏幕尺寸、不同屏幕分辨率提供相应的布局资源、Drawable资源。需要注意的是，使用多布局方法，须在清单文件中添加如下代码，否则，会出现异常

1.如何支持多个屏幕

(1)在程序中显示声明你的应用程序支持屏幕尺寸的清单(AndroidMnifest.xml)

1. <supports-screens
2.      android:resizeable=[“true”|”false”]
3.      android:smallScreens=[“true”|”false”]
4.      android:normalScreens=[“true”|”false”]
5.      android:largeScreens=[“true”|”false”]
6.      android:xlargeScreens=[“true”|”false”]
7.      android:anyDensity=[“true”|”false”]/>

2.文字自适应

(1) dip: device independent pixels(设备独立像素). 不同设备有不同的显示效果,这个和设备硬件有关，一般我们为了支持WVGA、HVGA和QVGA （WVGA=800x480，HVGA=480x320, QVGA=320x240）推荐使用这个，不依赖像素。

(2)px: pixels(像素). 不同设备显示效果相同，一般我们HVGA代表320x480像素，这个用的比较多。

(3)pt: point，是一个标准的长度单位，1pt＝1/72英寸，用于印刷业，非常简单易用；

(4)sp: scaled pixels(放大像素). 主要用于字体显示best for textsize。可以根据用户的字体大小首选项进行缩放

    根据上面对单位的分析，使用sp为单位就可以实现自适应字体大小。 在res文件夹中创建一个文件夹，叫做values-320x240。其中320x240是你手机屏幕的分辨率，根据你手机屏幕的情况做不同的命名，例如values-800x480。在该文件夹下创建一个dimens.xml文件，定义各种字体的大小。那么系统就会自动根据你手机屏幕的分辨率去调用响应的文件夹。

        另外，值得提醒的是，记得在你默认的values文件下的dimens.xml文件中也要写上相应的字体大小，因为当系统无法认识你手机屏幕大小的时候，它会自动去找你默认文件中的东西，没有写的话程序会崩溃。

3.布局自适应

(1)根据不同屏幕尺寸，提供不同布局

    默认情况下面，android会自动调整应用程序的布局，但是大多数情况下面，根据广义尺寸，小，正常，大，更大去增加不同的布局资源。比如，如果需要对大小为large的屏幕提供支持，需要在res目录下新建一个文件夹layout-large/并提供layout。当然，也可以在res目录下建立layout-port和layout-land两个目录，里面分别放置竖屏和横屏两种布局文件，以适应对横屏竖屏自动切换。

layout ：默认中等屏幕

layout-small ：小屏幕

layout-large ：大屏幕

layout-xlarge ：特大屏幕

layout-land ：横屏

layout-port ：竖屏

注：Android3.2以上推荐使用在layout、values目录添加-sw<N>dp，即屏幕尺寸至少宽N个dp才能使用该资源。

(2)提供不同的屏幕密度和不同的位图drawables

    默认情况下面系统会自动调整和缩放位图，但是难免拉伸位图，为了保证你的位图是最好看的，根据广义密度，低，中型， 高，特高去添加不同的位图资源。比如，如需对密度为low的屏幕提供合适的图片，需新建文件夹drawable-ldpi/。应尽量使用点9格式的图片，图片大小的确定：low:medium:high:xhigh比例为3:4:6:8。举例来说， 对于中等密度(medium)的屏幕你的图片像素大小为48×48，那么低密度(low)屏幕的图片大小应为36×36，高(high)的为72×72，extra high为96×96。

Android系统支持多配置资源文件，我们可以追加新的资源目录到你的Android项目中。

drawable-hdpi、drawable-mdpi、drawable-ldpi的区别：

>drawable-hdpi里面存放高分辨率的图片,如WVGA (480x800),FWVGA (480x854)

>drawable-mdpi里面存放中等分辨率的图片,如HVGA (320x480)

>drawable-ldpi里面存放低分辨率的图片,如QVGA (240x320)
